基本特性

　　EM5001X是一種雙組份的聚氨脂粘合劑。主劑是一種含羥基的預(yù)聚物，固化劑是一種含異氰酸酯的預(yù)聚物。混合時主劑與固化劑的重量比是5：1，產(chǎn)品無毒無味安全環(huán)保，固化后形成一種硬彈性的物質(zhì)，固化前后體積沒有變化。

　　應(yīng)用領(lǐng)域

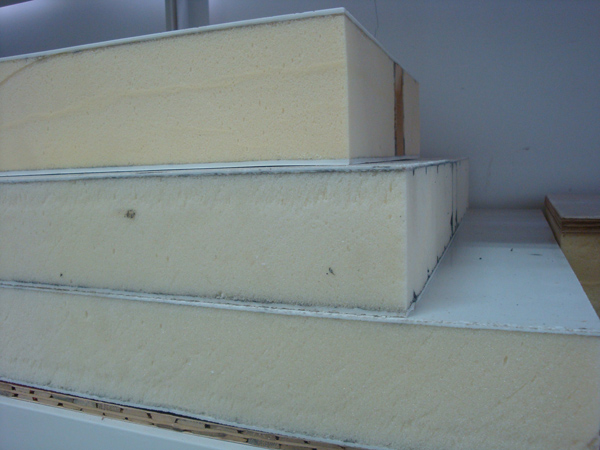

　　對無機板、聚苯板、擠塑板、巖棉板、PU板、發(fā)泡水泥板等材料的復(fù)合粘接。

　　技術(shù)參數(shù) 注：以下數(shù)據(jù)在22℃下測

　　主劑EM5001X(白料) 固化劑EM8003(黑料)

　　顏色 乳白色 深褐色

　　密度(克/立方厘米) 1.50±0.05 1.22±0.05

　　狀態(tài) 流體 流體

　　粘度(mpa.3) 23000±3000 250±100

　　粘度測法 Brookfield粘度計旋轉(zhuǎn)法

　　混合比(重量) 5：1

　　混合后(主劑和固化劑攪拌均勻后)

　　狀態(tài) 流體

　　混膠或施膠時間 40-60分鐘(環(huán)境溫度決定)

　　用量 200-400克/平方米(基材不同而改變)

　　初始粘力形成 3-6小時(視環(huán)境溫度決定)

　　最終粘力形成 5-7天(粘接達到最高強度)

　　完全固化 7天后

　　剪切強度 大于7Mpa(鋁/鋁基材)

　　適用環(huán)境溫度 -40℃至100℃

　　短暫暴露1小時的最高溫度 120℃

　　注意事項

　　A無論是主劑或固化劑，在生產(chǎn)過程中沒用完的黑白料(即沒混合的膠液)，必須密封隔絕空氣。因為空氣中的水分子會與其反應(yīng)，導(dǎo)致粘接強度下降和氣泡的形成。

　　B貯存期間不能暴曬。

　　C需粘合的板材表面要處理，不能有油污、沙粒、灰塵等。

　　D盛膠的容器不能有水、油污，用后及時清洗。

　　E膠水混合主劑和固化劑配比是5：1，一定要稱準(zhǔn)確。電動攪拌(上下、左右攪拌)必須要均勻，攪拌均勻后膠液是一個顏色，才能施膠。

　　F施膠時間必須控制在40-60分鐘內(nèi)，越快越好，施膠時要穿鞋套。

　　G開放時間約70分鐘(溫度影響變化)即涂抹膠后把板復(fù)合要有壓力，這個時間為開放時間。越短越好此時粘接強度越高，板材外表面平整。

　　H初始粘力形成時間為3-6小時后，才可加工下一道工序(此時不宜劇烈震動、摔、敲等)。

　　清洗

　　沒固化的膠液、膠桶、刮膠板等，可用醋酸乙酯、丙酮清洗。

　　固化后的膠體只能用機械打磨的方法清除。

　　貯存期

　　原包裝下12個月。(自生產(chǎn)出廠之日起)

　　包裝

　　25kg(EM5001X)、25kg(EM8003)

　　也可按客戶具體要求包裝

　　以上資料和數(shù)據(jù)是我們大量實驗和實踐所得，由于工作環(huán)境溫度、濕度及基材的不同，鄭重建議客戶使用時進行深入的實驗，并與我們技術(shù)人員交流、溝通、提高工作效率，避免生產(chǎn)材料浪費。我公司有權(quán)根據(jù)情況對以上內(nèi)容進行修改。
